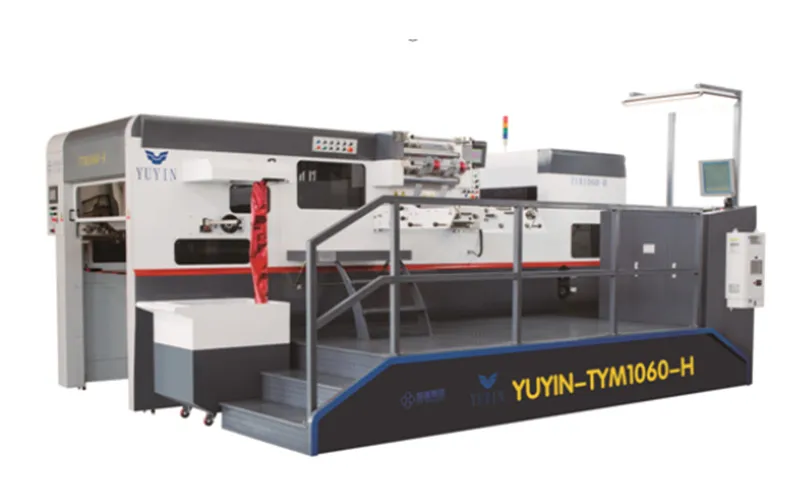

TYM1060-H

Автоматический высекальный пресс для высечки и тиснения фольгой

Оборудование для изготовления картонных коробок с функциями высечки, биговки, тиснения фольгой для картонных коробок

Описание

Автоматический высекальный пресс предназначен для высечки, биговки, тиснения фольгой и других процессов, что делает его идеальным вариантом для производства высококачественных коробок для сигарет, фармацевтической упаковки, винных коробок и этикеток. Высекальный пресс широко используется в полиграфической и упаковочной промышленности. Данная модель, широко используемая в полиграфической и упаковочной промышленности, является разработкой следующего поколения на основе TYM1020-H. Высекальный пресс отличается улучшенными возможностями автоматизации и точности. Кроме того, эта система горячего тиснения и высечки объединяет в себе полностью автоматическую подачу материала, высечку, штамповку, подачу фольги, подачу листов, прессование с верхней и нижней частей, переходы (скачки), подсчет, нагревание, предварительное нагревание, обнаружение препятствий и контроль точности.

• Оснащен устройствами продольного и поперечного тиснения, обеспечивающим точное и эффективное нанесение фольги на протяжении всего процесса.
• Включает в себя продольный блок подачи фольги, который можно выдвинуть для легкой установки фольги, а также ручное устройство для натягивания фольги, что повышает эффективность работы.
• Используется структура регистрации бокового пресса для пластины тиснения фольгой, улучшая точность поворотной регистрации. Пневматическое устройство блокировки пластины повышает уровень автоматизации.
• Имеет приводную цепь с большим шагом, которая минимизирует инерцию работы, улучшая устойчивость и уменьшая износ. Контроллер момента силы повышает безопасность во время работы.
• Система позволяет настраивать положение захватной планки для точного выравнивания с передней и задней сторонами пакета, а также включает числовое управление, что облегчает и делает более наглядным процесс регулировки передней части.
• Оснащен системой охлаждения, смазочным маслом и электрическим блоком, что снижает тепловой износ компонентов и поддерживает стабильное давление при высечке и тиснении фольгой, одновременно продлевая срок службы электрических деталей.

• Система безопасности: Разработанная с четырехуровневой системой безопасности, система тиснения фольгой и высечки оснащена передовыми модулями защиты ПЛК SIEMENS для безопасной и стабильной работы. Система соответствует стандартам сертификации CE и обеспечивает высокоскоростное производство и надежность.
• Электрический блок: Электрический блок оснащен высококачественными электронными компонентами и удобной панелью управления, что обеспечивает плавную и интуитивно понятную работу. Интегрированные устройства постоянного контроля температуры повышают надежность и продлевают срок службы электрических деталей. 5.7- дюймовый цветной экран, добавленный в секцию доставки обеспечивает понятный и визуализированный интерфейс для более точного управления.
• Механизм подачи: Включает в себя систему параллельного движения для поддержания стабильной и надежной передачи бумаги на высоких скоростях. Механизм подачи оснащен устройством предотвращения столкновений и высокоскоростными регулируемыми присосками для обеспечения плавной и непрерывной работы. Нововведенные функции вентиляции еще больше повышают устойчивость во время высокоскоростной транспортировки бумаги.
• Подвижная платформа: Литая конструкция и особый процесс производства обеспечивают равномерную и плоскую поверхность с постоянным регулированием давления. Система масляного охлаждения поддерживает постоянное давление, а модернизированный серводвигатель и система регулирования давления шарикового винта обеспечивают эффективную и точную регулировку. Значение давления можно удобно вводить через интерфейс управления.
• Пневматическое сцепление: Высококачественные импортные комплектующие снижают уровень шума и пневматические удары, обеспечивая стабильную и безопасную работу даже в сложных производственных условиях.
• Система передней укладки: Система передней накладки регулируется в четырех независимых точках для удовлетворения различных требований к обработке бумаги. Уникальное электронное устройство регулировки давления упрощает процесс управления, а значения наглядно отображаются на интерфейсе человек-машина.
• Раздел доставки: Усовершенствованная защита от случайного нажатия на ногу повышает уровень безопасности. Тормозные щетки обеспечивают надежную остановку бумаги, а натяжной механизм на приводной цепи увеличивает долговечность штанги с захватами. Пневматическая система для взятия проб позволяет выполнять отбор без остановки процесса, а автоматическое вспомогательное устройство доставки повышает производительность.
• Передовой механизм подачи: Расширенная лента подачи бумаги, дополненная системой отрицательного давления, гарантирует плавную и равномерную передачу материала. Приводная цепь обеспечивает стабильность работы, а регулируемые редукторы позволяют точно позиционировать бумагу и быстро переключаться между режимами.
• Секция тиснения фольгой: Червячный вал, червячное колесо и коленчатый вал изготавливаются с использованием специализированных процессов для увеличения срока службы ключевых компонентов. Пневматическая блокировка пластины упрощает эксплуатацию, а сотовая пластина, изготовленная из термостойкого материала, отличается оптимизированной компоновкой отверстий для легкой установки блоков тиснения фольгой.
• Система подачи и перемотки фольги: Система тиснения включает три продольных и два боковых вала для работы с фольгой, что позволяет адаптироваться к различным требованиям продукции. 12-зонная система нагрева обеспечивает точный контроль температуры, причем каждая зона функционирует автономно. Продольная система перемотки фольги для щетки обеспечивает бесперебойную работу, а съемный блок нанизывания фольги упрощает процесс установки.
• Система захвата и цепная система: Синхронный ремень обеспечивает стабильную и надежную работу, а торсионный контроллер гарантирует безопасное обращение со штангами для захвата. Штанги для захвата, изготовленные из специальных материалов, снижают инерцию и удар. Десятизахватная конструкция обеспечивает мощную удерживающую силу и точную работу даже во время работы на высоких скоростях.
