Автоматическая линия для производства бумажных пакетов с плоским дном
Оборудование для производства бумажных пакетов с плоским дном с ручками и без
Автоматическая линия для производства бумажных пакетов с плоским дном
Оборудование для производства бумажных пакетов с плоским дном с ручками и без

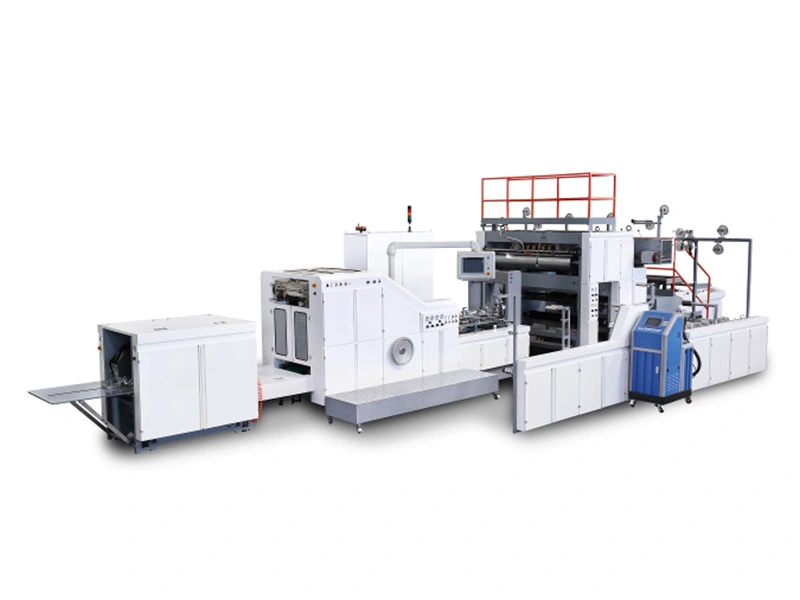

Автоматическая линия с рулонной подачей для бумажных пакетов выполняет весь процесс производства, включая подачу рулонной бумаги, изготовление и прикрепление ручек, формирование сердечника для пакетов, резку сердечника до нужного размера и формирование плоского дна. Полностью автоматизированный рабочий процесс позволяет снизить затраты на рабочую силу и повышает эффективность производства, что делает линию идеальным выбором для предприятий с высокими требованиями к производительности. Линия оснащена фотоэлектрической системой обнаружения и обеспечивает точную длину резки, поддерживая одинаковость всей продукции и высокое качество во всех партиях. Система управления ПЛК Siemens обеспечивает стабильную и эффективную работу, сводя к минимуму время, необходимое для настройки пакетов различных размеров. Кроме того, интегрированная платформа сбора и функция подсчета оптимизирует процесс упаковки готовых пакетов, повышая общую эффективность рабочего процесса.

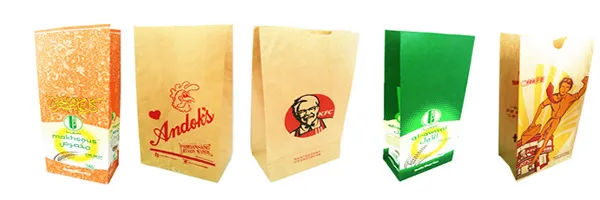

Данная линия способна производить высококачественные бумажные пакеты в различных стилях, адаптированные под требования таких отраслей, как пищевая и швейная. Надежная работа и гибкость делают нашу линию идеальным выбором для предприятий, стремящихся производить прочные и привлекательные бумажные пакеты в больших масштабах.
-

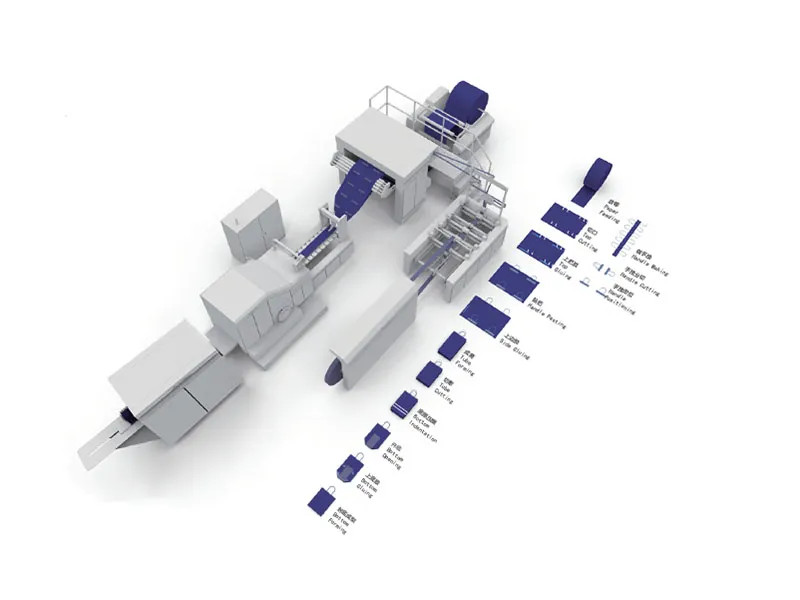

1. Подача рулона
-
2. Склеивание по бокам
-
3. Формовка сердечника
-
4. Вырезание бумаги
-
5. Складывание нижней части
-
6. Нижнее отверстие
-
7. Склеивание дна
-
8. Нижнее уплотнение
1. Формирование ручки

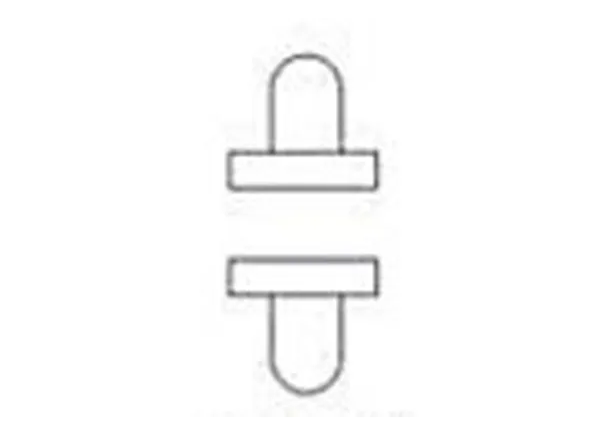

2. Вырезание ручки

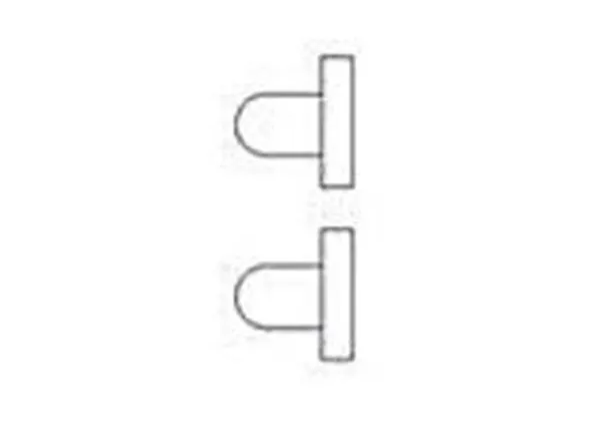

3. Обработка
| Диапазон размеров бумажной ручки | |
| A: Длина ручки | 110-120 мм |
| B: Ширина заплатки | 45-50 мм |
| C: Длина заплатки | 152.4 мм |
| D: Ширина ручки | 76.2 мм |
Чтобы удовлетворить разнообразные требования клиентов, мы предлагаем различные дизайны дна для бумажных пакетов без ручек, производимых на полуавтоматических машинах. Для создания этих типов дна необходимы специальные формы, отличающиеся от тех, что используются в автоматических линиях, что обеспечивает большую совместимость и гибкость в полуавтоматизированном процессе.

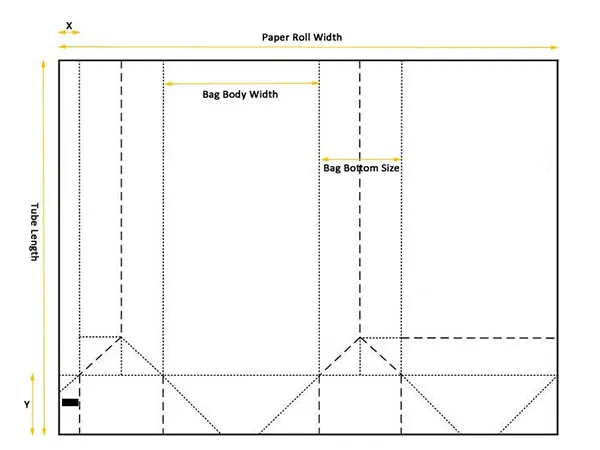

Y= Сгиб дна= Размер дна × (65%-75%)
X= Зона склеивания =25-30 мм
| Модель | ZH-QFJ13 | |
| Исполнение | С ручкой | Без ручки |
| Ширина бумажного рулона | 590-990 мм | 400-990 мм |
| Макс. диаметр бумажного рулона | Ø1200 мм | Ø1200 мм |
| Диаметр сердцевины материала | Ø76 мм (3”) | Ø76 мм (3”) |
| Толщина бумаги | 80-160 г/м² | 55-160 г/м² |
| Ширина пакета | 200-330 мм | 125-330 мм |
| Длина бумажного сердечника | 270-410 мм | 270-530 мм |
| Размер дна пакета | 60-150 мм | 60-150 мм |
| Высота веревки ручки | 110-120 мм | / |
| Диаметр веревки ручки | Ø4-6 мм | / |
| Длина патча ручки | 152.4 мм | / |
| Ширина патча ручки | 45-50 мм | / |
| Диаметр рулона бумажного патча | Ø1200 мм | / |
| Ширина рулона бумажного патча | 90-100 мм | / |
| Толщина бумажного патча | 100-250 г/м² | / |
| Макс. скорость производства | 120 пакетов/мин | 220 пакетов/мин |
| Общая мощность | 42 кВт | |
| Общий вес | Приблизительно 16000 кг | |

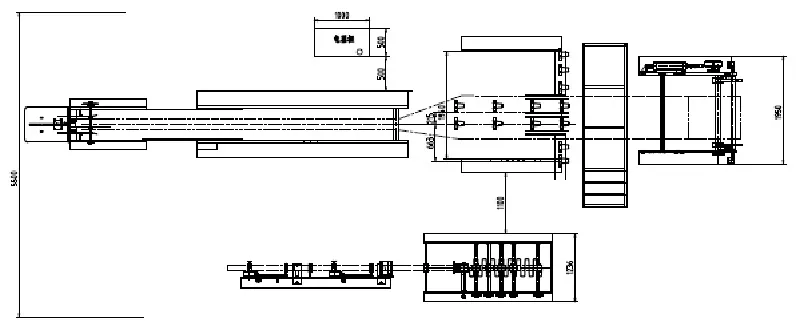

| Габариты (Д×Ш×В) | 13000×6000×H3100 мм | |
| Мощность | 3 фазы, 380 В±10%, 50 Гц |
| Сжатый воздух | Давление: 0.6 МПа Объем: приблизительно 1 м³/ч Масло и влажность: ≤8 мг/м3 |
| Высота установки | Макс. высота над уровнем моря: 1500 м |
| Требования к окружающей среде | Относительная влажность: макс. 65% при температуре 40℃ Диапазон температур: 10-40℃ |
